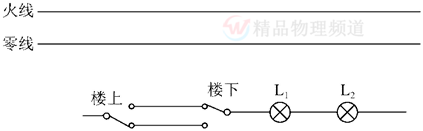

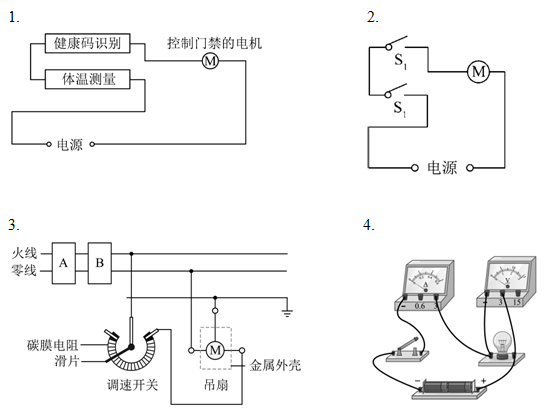

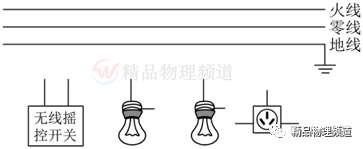

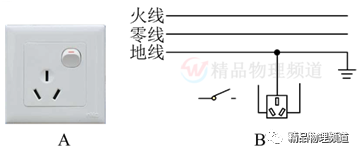

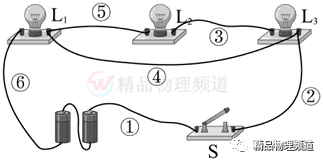

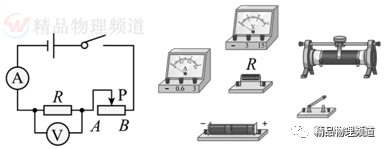

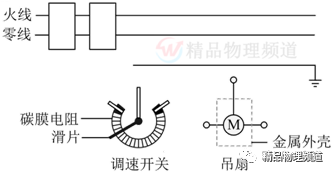

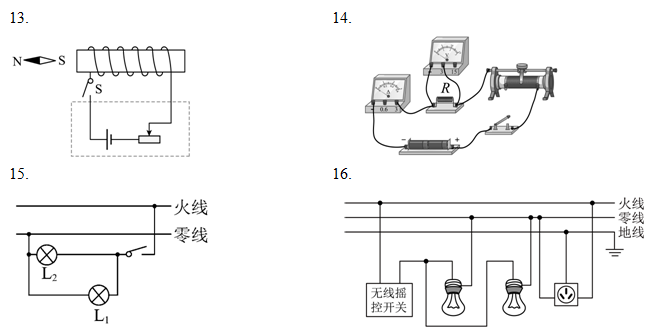

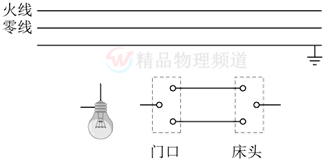

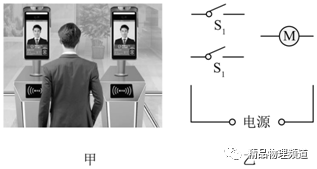

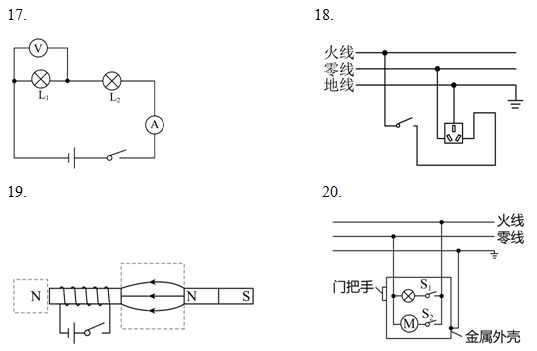

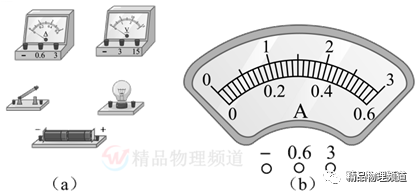

1．为做好新冠疫情防控工作，某小区入口安装了图甲所示的健康码识别及测温门禁一体机。进入小区人员出示健康码，健康码为绿码且体温不高于37℃时，门禁才会打开。图乙为其内部简化电路，“健康码识别”和“体温测量”均相当于开关。请在图乙中画线代替导线将电路连接完整。2．某学校大门安装了“人脸识别测温门禁一体机”，如图甲所示。要求人脸数据识别成功，且体温不高于37.3℃才能把门锁打开，请把这种一体机的电路图（图乙）连接完整。3．家庭电路的进户线上必须安装的两个元件：A．电能表；B．带漏电保护的空气开关，在图中的方框内填上这两个元件的先后顺序，只填序号；另外把吊扇按安全用电原则接入电路，要求：调速开关控制吊扇的转速，当调速开关滑片顺时针转动时，吊扇风速减慢。4．请用笔画线代替导线，将图（a）中的实物连接成正确电路，要求：电流表测通过小灯的电流，电压表测小灯两端的电压。若电路中的电流为0.26 A，请在图（b）中标出电流表指针的位置及其所连接的接线柱。5．今年在世界杯上首次引入半自动越位识别判罚技术，如图所示为识别判罚技术的简化电路图。图中VAR视频助理（电脑）控制S1，现场辅助裁判控制S2，当出现越位时，只要S1、S2中任意一个开关闭合，电路提示灯L便会亮起。请按照上述要求在图中补全电路图。6．某学校正在进行线路改建，需要在每层楼梯的中间安装两盏“220V 20W”的楼梯灯，上下楼梯口处的开关都能控制这两盏灯，并且两盏灯都能正常发光。下面是连接的部分电路，请你把两盏灯和开关正确接入电路。7．小汽车上有四扇门（相当于四个开关），只有当四扇门都关闭（即四个开关都闭合）时，报警指示灯才熄灭。请在方框内画出符合这一要求的自动电路图（温馨提示：不能发生电源短路现象）。8．如图是同学利用老师的磁吸式电学器材在磁性黑板上组装电路时的一张照片，虽然L1、L2都没有损坏，但现在可以看到：当开关闭合后却只有L3发光，请你用笔画线添加导线改造电路，要求：让三盏灯都能亮起来。9．小华想让三盏灯都能发光，于是连接了如图所示的电路，闭合开关后，出现了问题。（3）若想使三盏小灯泡并联，则需添加一根导线，请你以笔代替导线，将要添加的导线画在图上。10．请你设计一个电路，实现进门口和床头的开关都可以单独控制卧室里的照明灯。11．如图，阴影区域有垂直于纸面的磁场，一封闭铜质圆形线框用细线悬挂，由左侧静止释放， 线框以O点为圆心向下做圆弧运动， 线框刚进入磁场时， 其产生的感应电流方向和受到磁场力的方向如图所示， 请画出线框离开磁场的过程中， 感应电流方向与受磁场力的方向。12．如图所示元件固定不动，要求：闭合任何一个开关两个铃都响，请设计并画出电路图。①电源电压恒定不变，闭合开关S，图中的小磁针旋转180°后静止；14．如图是探究I—U关系的电路图，用的定值电阻是10Ω，请按电路图连实物图。要求实物连接图与电路图顺序一致，电流表、电压表量程选对。15．小明发现教室里的开关闭合后两盏灯能同时正常发光。如图，若这两盏灯的规格均为“220V 50W”，请按照安全用电的要求将电路图补充完整。16．如图，利用无线遥控开关同时控制两只“220V 40W”螺口电灯，而且两灯均能正常发光，根据安全用电原则，请将可遥控的开关、电灯和三孔插座接入到家庭电路中。17．在如图中“〇”处接填入“A”或“V”，保证两灯能正常工作，两表正常使用。18．如图所示，A为家庭常用的墙壁插座实物图，为安全使用，设计了开关对插座进行控制，B为其电路图。请根据安全用电原则，将B图中的元件连接完整。19．将通电螺线管和条形磁铁如图放置，开关闭合时，请在左侧小虚线框内标明通电螺线管左端的磁极，在中间大虚线框内画出磁感线的分布情况（三条即可）。 20．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关 控制，压缩机M由开关 控制。根据题意，将图连接完整，并符合安全用电原则。
